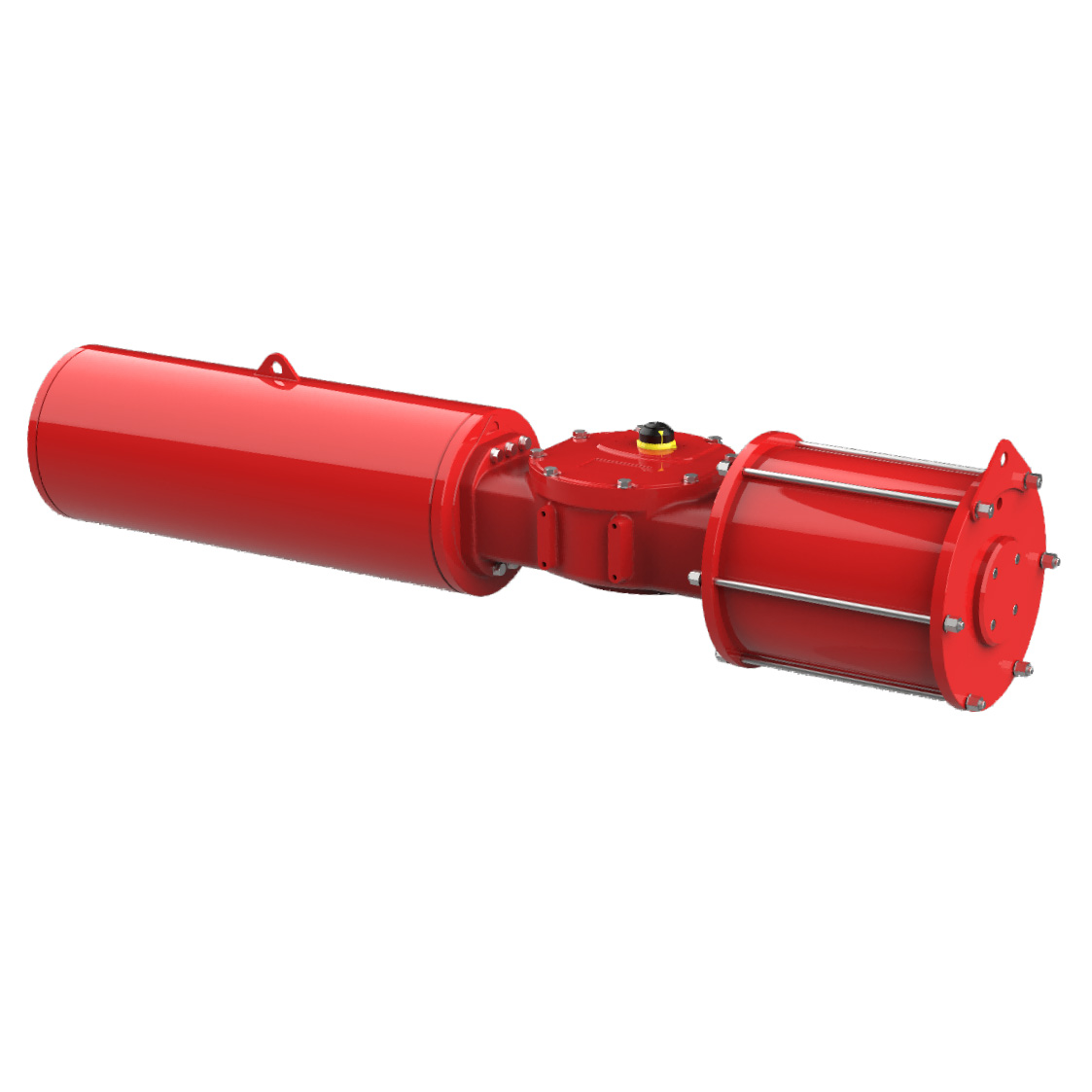

Malakas na Tungkulin Scotch Yoke Actuator, ay isang uri ng angular stroke piston pneumatic actuator, ang uri ng pamatok na pneumatic actuator ay maselan at compact, solid at matibay, angkop para sa mga balbula ng bola, mga balbula ng butterfly, mga plug valves at iba pang mga balbula na naaangkop sa 90 ° anggulo ng switch off o regulasyon control.
1. PANIMULA NG PANIMULA
Pangunahing automate ang mga actuator ng SCOTCH YOKE. Nag -convert sila ng linear na paggalaw sa pag -ikot ng paggalaw nang mahusay. Ang pangunahing mekanismo ng pamatok ng scotch ay binubuo ng isang sliding block na gumagalaw sa loob ng isang nakapirming pamatok. Ang pakikipag -ugnayan sa pagitan ng sliding block at ang pamatok ay mahalaga para sa operasyon ng actuator. Habang gumagalaw ang piston, itinutulak nito ang sliding block kasama ang pamatok, na lumilikha ng isang paggalaw ng pag -ikot. Ang disenyo na ito ay nagbibigay -daan para sa makinis at kinokontrol na pagkilos.
2. Parameter ng Produkto (Pagtukoy)
Model: serye ng JHD
Spring End Output Torque: 424n.m - 81421n.m
Istraktura: Scotch Yoke
Application: balbula ng bola, balbula ng butterfly, plug valve at iba pang mga balbula
Presyon ng Supply ng Air: 3 - 8 bar
Cylinder Material: Carbon Steel
Materyal ng katawan ng sentro: ductile iron o carbon steel
Kontrol ng mapagkukunan ng hangin: Sa pamamagitan ng na -filter na naka -compress na hangin, hindi na kailangan ng langis ng lubricate, ang langis ay dapat na angkop para sa NBR sa ilalim ng lubricated na kondisyon.
Naaangkop na temperatura ng nakapaligid:
Pamantayan -20 ℃ ~ 80 ℃
Mababang temperatura -40 ℃ ~ 80 ℃
Mataas na temperatura -15 ℃ ~ 150 ℃
Pamantayang Flange: ISO 5211
Paikutin ang stroke: 90 ° (+/- 5 °)
Buhay ng Serbisyo: Ayon sa EN 15714-3
3. Mga Tampok ngProduksyon
Ang Scotch Yoke Pneumatic Actuator Double Acting JHD2E0410YS ay may mga katangian sa ibaba:
● Istraktura: Malakas na tungkulin ng Scotch Yoke Spring Return Type.
● Mababang alitan, mahabang buhay ng serbisyo ayon sa EN 15714-3.
● Inilapat sa mga angular stroke valves, ball valves, butterfly valves, plug valves at iba pang mga balbula.
● Pag -mount ng flange alinsunod sa ISO 5211.
● Mataas na kalidad na ductile iron o carbon steel na ibabaw ng patong sa pamamagitan ng pagpipinta.
● Nakuha ang sertipiko: ATEX, EAC, CE, SIL3, ISO9001: 2015 Sertipiko.
● Mga produktong high-end, mahusay na kalidad, kumpletong sistema ng sertipikasyon.
● Lahat ng mga produkto sa pabrika ay sumasailalim sa isang mahigpit na pagsubok, ang bawat indibidwal ay minarkahan ng pagsubaybay sa code para sa mabilis na pagkakakilanlan at kumpletong serbisyo sa pagsubaybay.
● Functional Modular: Pneumatic Modular, Spring Modular, Housing Drive Modular at atbp., Ang lahat ng mga module ay maaaring tipunin at mapalitan ng bawat isa; Ang paggawa ng produkto ay mas matatag sa pagganap at mas madaling mapanatili.

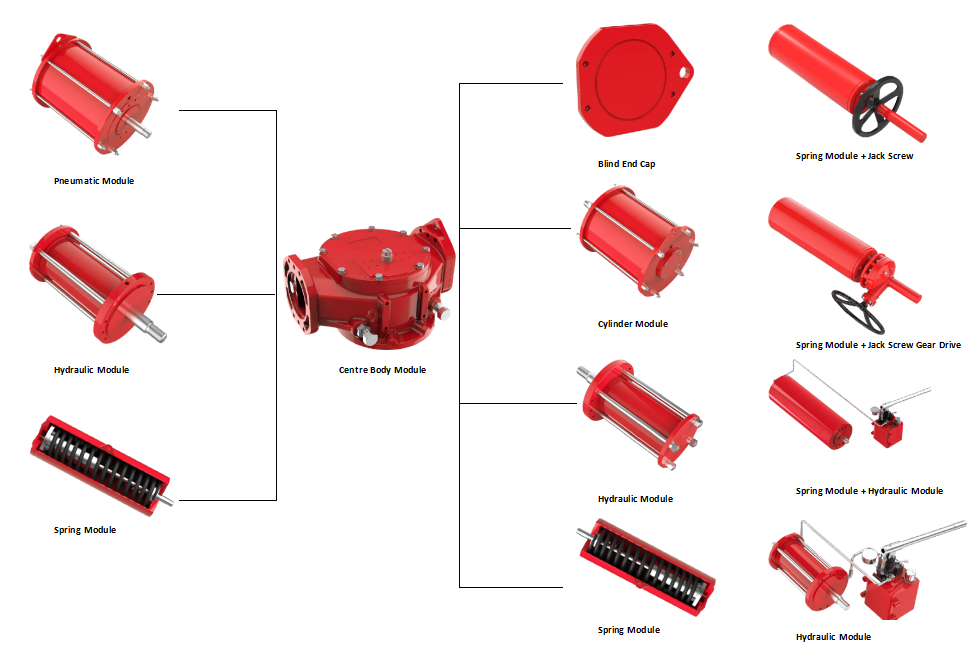

4. Pagpipilian saModule
FAQ
Q: Ikaw ba ay isang tagagawa o isang kumpanya ng pangangalakal?
A: Kami ay isang tagagawa na may dalubhasa sa mga pneumatic actuators at gear operator nang higit sa 20 taon, sa Taizhou, Zhejiang Province, China.
T: Kung interesado ako sa iyong mabibigat na tungkulin na SCOTCH YOKE actuator, kailan ko matatanggap ang iyong sipi?
A: Ang lahat ng iyong mga katanungan ay sasagutin sa loob ng 24 na oras.
T: Maaari ka bang makagawa ayon sa sariling mga guhit ng teknikal na customer?
A: Oo, nag -aalok kami ng isinapersonal na serbisyo sa pagpapasadya.
