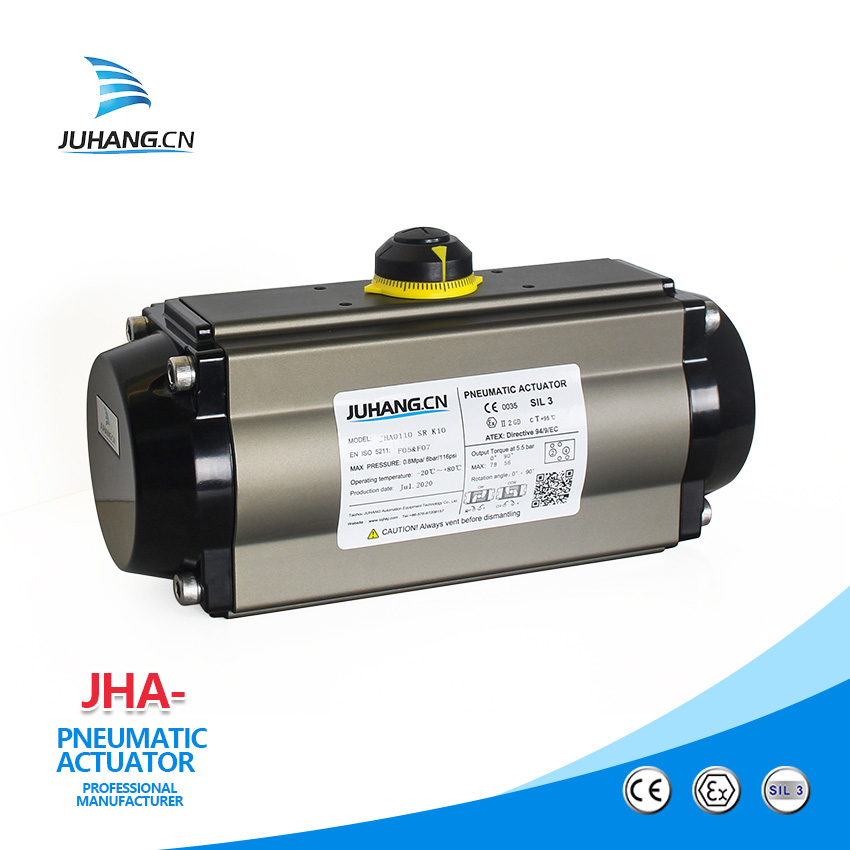

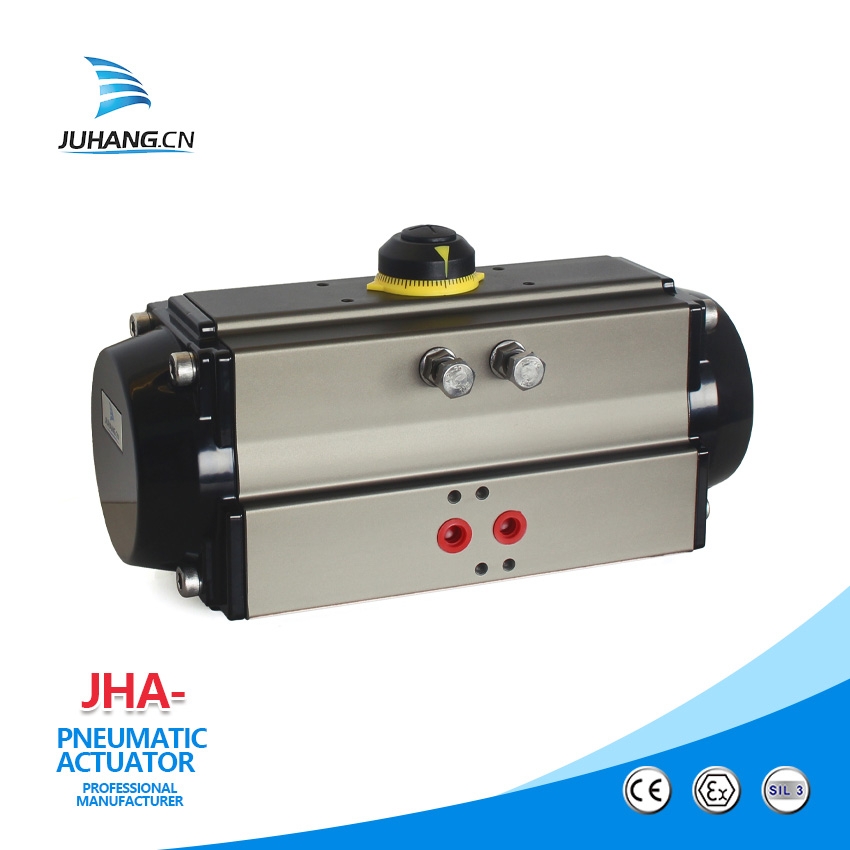

Ang quarter turn pneumatic actuator ay may maliit na friction coefficient, mahabang buhay ng serbisyo, malakas na corrosion resistance, high precision gear at rack, maliit na meshing clearance, mataas na katumpakan, malaking output torque, stainless steel fasteners, ligtas at maganda. Ang makatwirang disenyo ng istraktura at mahusay na pagganap ay maaaring matugunan ang sari-saring pangangailangan mula sa mga customer.
1. Panimula ng Produkto
Ang quarter turn pneumatic actuator ay gumagamit ng extrusion aluminum alloy cylinder, ang panloob na ibabaw ay pinong paggiling, at ang panloob at panlabas ay advanced na teknolohiyang anticorrosion. Double piston rack at pinion na disenyo, compact na istraktura, maliit na meshing gap, mabilis na pagkilos. Ang piston rack ay nilagyan ng espesyal na material guide ring sa likod, tumpak na pagkilos, maliit na friction coefficient at mahabang buhay ng serbisyo
2. Parameter ng Produkto (Pagtutukoy)
Modelo:JHA0012 DA - JHA8000 DA
Output torque: 8 N.m - 10000 N.m
Istraktura: Istraktura ng rack at pinion
Application: Ball valve, butterfly valve, plug valve at iba pang valve
Presyon ng Air Supply:3 - 8 bar
Cylinder body material: Aluminum alloy (surface coating: hard anodized)
End cover material: Die-casting aluminum alloy (surface coating: powder spraying)
Kontrol ng pinagmumulan ng hangin: Sa pamamagitan ng na-filter na naka-compress na hangin, hindi na kailangang mag-lubricate ng langis，dapat nababagay ang langis para sa NBR sa ilalim ng lubricated na kondisyon.
Naaangkop na temperatura sa paligid: Standard -20℃~80℃
Mababang temperatura -40℃~80℃
Mataas na temperatura -15℃~120℃
Flange standard: ISO 5211
I-rotate ang stroke:0 - 90°(+/-5°)
Buhay ng serbisyo: Walang maintenance at mababang friction, lumipat sa buhay ng serbisyo nang higit sa 1 milyong beses.
3. Mga Tampok ng Produkto
Ang quarter turn pneumatic actuator ay may mga sumusunod na katangian:
â— Istraktura : compact rack at pinion pneumatic actuator.
â— Mababang friction, mahabang buhay ng serbisyo at ang mga oras ng paglipat hanggang 1000,000 beses.
â— Inilapat sa mga angular stroke valve, ball valve, butterfly valve, plug valve at iba pang valve.
â— Mounting flange alinsunod sa DIN/ISO5211, control valve na may NAMUR standard.
â— Mataas na kalidad na aluminum alloy na materyal, surface coating sa pamamagitan ng hard anodized , hard nodized+Teflon at iba pang mga opsyon para sa mga espesyal na pangangailangan at kinakailangan .
â— Sertipiko na nakuha : ATEX, CE, SIL3, ISO9001:2015 na sertipiko.
â— Mga high-end na produkto, mahusay na kalidad, kumpletong sistema ng sertipikasyon.
â— Lahat ng mga produkto sa pabrika ay sumasailalim sa isang mahigpit na pagsubok, ang bawat indibidwal ay minarkahan ng tracking code para sa mabilis na pagkakakilanlan at kumpletong serbisyo sa pagsubaybay.
4. Mga Detalye ng Produkto
Ang tuktok ng quarter turn pneumatic actuator ay umaayon sa VDI/VDE3845 standard installation, na maginhawa para sa pag-install ng positioner，limit switch, at iba pang accessories.
Ang ilalim na mounting surface (valve connection surface) ay idinisenyo alinsunod sa ISO5211 standard. Maaari itong direktang i-install sa manual override o balbula.
5.Factory Workshop
Ang Juhang ay may mga advanced na kagamitan sa pagpoproseso, mga high-precision na CNC machine, four-axis machining center at advanced na teknolohiya, na magagarantiya sa mataas na kalidad ng mga precision na produkto.Ang kumpanya ay mayroon ding mga laboratoryo para sa mga instrumento sa pagsubok na may mataas na katumpakan.Sopistikadong teknolohiya at mahigpit na sistema ng pamamahala ng kalidad , bukod pa rito ay nagtitipon ng mga propesyonal na teknikal na elite at nangunguna sa buong mundo na pangkat ng teknolohiya, sinasamantala ang bagong teknolohiya, bagong pagproseso at mga bagong materyales upang matiyak ang katatagan at pagiging maaasahan ng aming mga produkto.
6.Pagsusuri ng Kalidad
Ang Juhang ay may mahigpit na sistema ng inspeksyon, ang pinaka-advanced na kagamitan sa inspeksyon at mahigpit na pang-agham na pamamahala, upang ang bawat produkto mula sa Juhang ay matugunan ang iba't ibang pagpili at kinakailangan ng customer.
7. Sertipikasyon ng Kumpanya
8.Eksibisyon
9.FAQ
Q: Ano ang panahon ng warranty ng iyong quarter turn pneumatic actuator?
A: Ang aming quarter turn pneumatic actuator ay ginagarantiyahan sa loob ng dalawang taon sa ilalim ng normal na paggamit.
Q: Paano pumili ng tamang pneumatic actuator?
A: Mangyaring ipadala sa amin ang iyong mga teknikal na kinakailangan sa pamamagitan ng email, tulad ng:torque, kundisyon ng aplikasyon at e.t.c. At tutulungan ka naming pumili ng mga angkop na produkto ayon sa iyong mga kinakailangan.
Q: Kung interesado ako sa iyong pneumatic actuator, kung kailan ko matatanggap ang iyong quotation.
A: Ang lahat ng iyong mga katanungan ay sasagutin sa loob ng 24 na oras.
Q: Ikaw ba ay isang tagagawa o isang kumpanya ng kalakalan?
A: Kami ay mga tagagawa na dalubhasa sa mga pneumatic actuator at gear operator sa loob ng higit sa 20 taon, sa Taizhou, lalawigan ng Zhejiang, China.
Q: Maaari ba naming ilagay ang aming logo sa iyong mga produkto?
A: Oo naman, maaaring ipakita ang iyong logo sa produkto sa maraming paraan.
